高度なRXジェネレーター制御雰囲気浸炭焼入れおよび焼鈍保護雰囲気

エンド熱ガス発電機は,高温と触媒の作用下,原ガス (天然ガスまたはプロパン) と一定量の空気を混合して生成される大気です.不完全燃焼反応によって化学熱処理装置のキャリアガスとして,または加熱炉の保護大気として使用できます. RXガスの安定した組成により,低運用コストと化学熱処理の高度な自動化が特徴です特に,制御された空気,炭化物化および焼却保護空気のための基本大気として;炭化化物の質を大幅に向上させ,物質を脱炭化物から効果的に保護することができます.熱処理過程で多くの大気関連課題を解決します.

RX大気反応方程式は次のとおりです

2CH4+ O2 = 2CO + 4H2

天然ガスと酸素の反応

2CH4 +O2 +3.84N2=2CO+4H2 +3.84N2

天然ガスと空気の反応

天然ガスの空気から製造されたRXガスは,次の成分を持つ理想的な熱処理保護大気である.

CO: 19.0-21.0%,H2: 39.0-40.5%,N2: 38.5-40.0%;CH4:<0.5%,CO2:<0.5%,露点: 4 °C -+8 °C

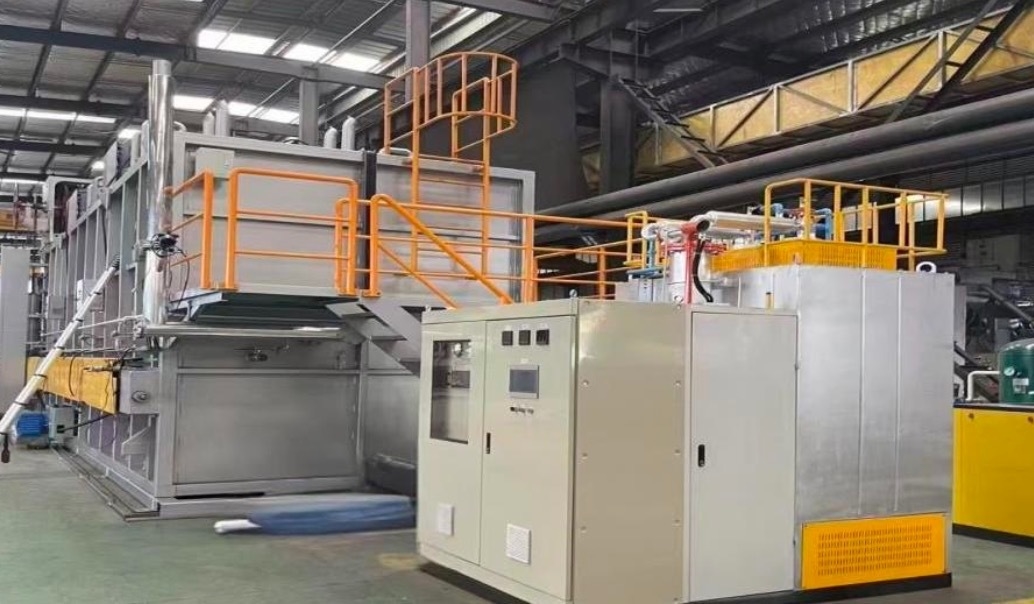

エンド熱ガス発電機は,炉体と隔熱材料,加熱システム,ガス供給部分,ガス生成部分,ガス出力部分からなる.大気の測定と制御のセクション発電機によって生成されるRXガスは安定した構成を有し,定期的な木炭燃焼が行われます.単一の始動運転時間は1年以上"オンデマンドガス生産"を達成し,廃棄物を大幅に削減する.RXガスを立方メートルあたり生産するコストは,メタノールクラッキングや滴注よりもはるかに低い.

炉体と隔熱材料:

炉外殻は,地方強化鉄板を溶接して作られ,外殻は鉄筋構造の上に設置されている.ベースは発電機を支えるオーブンの上層カバーは移動可能な上層構造です. オーブンを上げると修理します.温度制御のために側面に熱電池挿入穴があります.

反応容器は高温合金耐熱鋼2535製で,使用寿命が長い.

独特の懸垂構造により 触媒効率が向上し 炭黒の生成が減少します

隔熱 層: 炉 の 上部,下部,横部 は 折りたたみ た アルミ シリケート 繊維 ブロック で でき て い ます.

オーブンの外壁の温度上昇は,環境温度+45C ≤である.

暖房システム:

熱電池,温度調節器,電源調節器,ヒーターなどから構成される.

1つの加熱装置には,温度制御のための制御熱電偶と,過熱アラーム制御のための別の監視熱電偶が装備されている.温度が高すぎると熱を止めます.

温度制御は熱対で測定され,PIDの計算は温度コントローラで実行され,温度制御を達成するためにSCR方法が使用されます.

熱電阻線は高温鉄クロムアルミニウム製で,使用寿命が長い.

暖房機は,暖房機を上から挿入し,暖房機を置き換えるのに長時間停止する必要がないため,暖房機は上から挿入して,吊り式に設置されています.

温度調節器 2セット

熱対 (S型熱対) 1400°C 2個

電力調節器 1セット

注:電気暖房の使用の利点

ガスの加熱が発電機の主要な方法だった.そして,現場での最新のフィードバックは,電気加熱が発電所のガス生産品質を大幅に改善することを示しています.主に次の側面で表される:

12つのゾーンで加熱することで,反応容器の上部と下部の温度均一性が大幅に改善されます.

2カタライザー効率が向上し,炭素堆積物の生成が大幅に減少し,Rxガスの質が高くなります.

3松鼠のケージヒーターは 置き換えるのが簡単で 後期には メンテナンスも容易です

4炉体と反応ケッターの使用寿命は大幅に延長されました.

5ガス品質に影響を受けない

ガス供給部分

1磁気流量計

2電子流量調節器

3根を吹き飛ばす

4圧力スイッチと気圧計

5安全制御電磁弁

6. 防火バルブ

7配送装置や混合装置の組成など

8吸入圧,圧力スイッチと圧力計,吸入フィルター,安全制御電磁気弁,質量流量計,炎制御弁の電子検査を設定します.配送装置と混合装置など

第1者は,硫黄の総含有量が立方メートルあたり10ミリグラム未満の供給を担当します.

ガス生産部分

反応タンクと触媒から構成されるガス生成部品.反応タンクは特殊な耐熱材料で溶接され,上部フレンズで接続されています.全体として持ち上げることができます.ニッケルベースのブロック触媒がチューブ内側に配置されている混合ガスのクラッキング反応を触媒するために,反応タンクの中部と下部に位置する.

特別にカスタマイズされたニッケルベースの触媒を使用すると,ニッケル酸化物含有量は12%以上であり,通常の発電機で使用されるニッケル酸化物含有量より10%高い.触媒の触媒効果と使用寿命は,通常の触媒よりも著しく優れている.炭素堆積の可能性は大きく減少します

ガス出力部位は,ガス冷却器,スイッチ圧力計,出力バルブグループ,温度検出器,恒温炎システム,圧力制御システム,炭素収集器などで構成される.

ガス冷却器は2つの部分から構成される.直流型とパイプライン型.直流型は,生産されたガスを迅速に冷却し,炭黒の降水を避ける.冷蔵庫は,ステンレス鋼管で作られていますガス冷却装置に二次冷却装置を設置し,パイプライン機器,流量計等が安全な温度内で動作することを確認します.圧力

フォーススイッチ圧力計は,RXガスの圧力を検出します.圧力が指定範囲を超えると,圧縮装置が稼働します.圧縮装置が要求事項を満たすことができない場合, 圧力保護装置が稼働し,入気ガス供給が切断され,指定範囲を下回ると,警報信号が発せられ 発電機に連鎖反応が起こります出力バルブは,ガス生産の安定性と信頼性を保証する自動圧力の維持と解放バルブグループのセットです.

圧力制御システムには,出口圧力検出器と圧力解消装置が含まれます. 圧力検出器は,圧力制御のための入力としてPLCに圧力信号を送信します. 同時に,パイプラインの圧力が安全値を超えると,圧縮弁が開き,圧力が落ちないことを保証する.

炭素収集器は,パイプラインから炭素と水を収集するために出口にバルブを設置した特別な装置です.空気冷却装置と比較して,循環水冷却の利点は:

高冷却効率

炭素粉末の生産を大幅に削減する

低騒音の"静的装置"に属する.

空気冷却装置と比較して,使用寿命が長く,保守が簡単で迅速です.

ワークショップの環境は良い.

電気制御キャビネット

発電機の電気制御キャビネットは発電機の隣に設置されています.使用されたすべてのコントローラ,例えば温度コントローラ,操作パネル,ボルトメーター,アンペアメーターなど,制御箱のパネルに設置されている内部には,暖房の断路器,各モーターと制御電源のための断路器,制御トランスフォーマー,接触器,制御リレー,PLCなどがあります.

特徴:

良き直感

3つのコンポーネント分析機を実行

大幅に炭素堆積物の生成を減らす

直接CO2を測定し,コアパラメータを制御する.

COの測定は天然ガスの質を反映し,ガス設備の基準として大きな意味を持つ.CH4の測定は,触媒の消費量の程度を正確に把握することができる.年間維持に有益な;

露点制御と組み合わせた3つのガス分析機を使用することで,ガス組成は安定し信頼性があり,RX大気は変動が少なくなります.

リモートモニタリングは便利で迅速で 現場で管理,リモートサービス,その他の利点を実現します!

発電機の特性:

1. 24時間連続ガス供給の要件を満たす

2メインアクセサリーはすべてブランドアクセサリーから選択されています

3設備のためのオンサイトLANを形成し,データ交換を提供

4新発電所の生産,運用,建設,現場管路の経験があり,現場での安全な使用を保証します.

5特別に設計された暖房棒が暖房要素として機能し,保守と交換を便利で迅速にします.

6温度は高精度機器を用いて測定され,安定かつ信頼性の高い制御が保証されます.

ガス生産出力は,圧送ユニット制御ユニットを採用し,恒常圧とオンデマンドガス生産を実現します.外部の大気調整などの日常行動の干渉に自動的に適応できますガス生産のスイッチ,吹き,など

オンラインガス分析機は,CO%,CO2%,CH4%をリアルタイムで測定できます.反応プロセスのオンライン制御; このシステムは,ガス使用量を"つまたは複数のガスユニット間で切り替えることができる.

自動制御システム"台湾ヨンホング"を導入

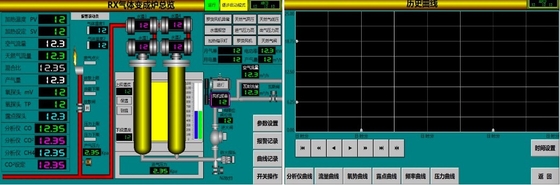

"クンルーン・トンガイ (Kunlun Tongtai) "の高画質タッチスクリーンを使用して,運用データを記録し表示する.

低電圧電気機器は,シュナイダー製品を採用し,ワイヤリング端末と複数の安全装置とアラームを搭載し,システムの安全性と信頼性を保証します.

内部パラメータが超えると,システムは音声と光信号を介して操作者にリセットを通知します. 複数の設定でユーザの操作と対応する許可を制御します.

特別にカスタマイズされた触媒を使用すると,ニッケル酸化物含有量は12% (通常は10%) を超え,使用寿命が長く,ガス生産部品が安定している.

管道や設備を効果的に保護するために,特別に設計された炎阻害バルブシステムを採用する.

モジュール式設計,強い互換性,そして容易なメンテナンス

一クリック操作で 簡単に現場操作できます

1. 名目ガス生産とは?

---- 生成されたガスは約20%の炭化物,40%の水素,40%の窒素です.

名指ガス消費量は?

----- 最大30立方メートルのガス生産量に基づいて,天然ガスの消費量は6立方メートル

準備済み機器の重さは?

---設備の総重量は約3トン

2. リトルトはどのように作られるか (鋳造または溶接)?

ジェネレーターの原子炉体は 離心鋳造され 接続端面は フレンズで溶接されています

3. カタライザーはどのように変化するのでしょうか?

触媒は物理的または化学的吸収によって反応分子を表面に集積し活性化し,元の化学結合を弱め,新しい結合の形成を促進する.

カタライザーによる反射の重さは?

体重=タンク+触媒=約100キログラム

クレーンビームなしで解体することは可能ですか?

反応ケトルを抽出するには,車や移動式チェーンハイスターを使用することが推奨されます.補助機器や道具なしで,不適切な抽出により火傷や加熱要素の損傷を避けるため,室温で抽出しなければならない.!

4. 定期的なメンテナンスの規則は?

維持周期は6ヶ月です

プロジェクト: 木炭燃焼,フィルター清掃,パイプライン清掃

5. セキュリティシステムとは?

温度,電圧,開き回路を防ぎます

6. 設置管理のコストの値段は?

顧客はビザ費用,往復航空券,食事,ホテル,水,地元の交通費,そして1日の給与1000人民元を支払う
