炉の名前: | RXジェネレーター | RX ガス関数: | 化学熱処理装置のキャリアガスとして,または加熱炉の保護大気として, |
---|---|---|---|
大気反応: | 2CH4 + O2 = 2CO + 4H2 | 反応: | 天然ガスと空気の間 |
構成要素: | CO: 19.0-21.0%,H2: 39.0-40.5%,N2: 38.5-40.0%;CH4:<0.5%,CO2:<0.5%,露点: 4 °C−+8 °C | ||
ハイライト: | 大気熱処理RX発電機,熱処理用RX発電機,30m3 rx 発電機 |
大気生成を最適化して、時間とお金を節約しましょう。当社は、熱処理雰囲気処理のためのカスタマイズされたエンドツーエンドのソリューションを提供しています。当社は、プロセスの実行と機器の状態が材料特性にどのように影響するか、雰囲気の品質がプロセスにどのように影響するか、そして雰囲気制御と機器の状態がどのように連携して効率的な熱処理と生産を達成する能力に影響するかを理解しています。High-Scoreは、お客様の熱処理設備または生産ラインをより速く、より良く、よりスマートに稼働させるためのさまざまなソリューションを提供しています。
製品の特徴:
● デュアルモード運転:1つはスタンバイ、1つはアクティブ、または両方を同時に運転。
● 無人運転モード:人件費を削減。
● 複数のガス生成モード:排出量とエネルギーの無駄を削減。
● 電気制御比例制御システム:ダウンタイムのリスクを軽減。
● エネルギー消費量の監視と完全なデータ記録とトレーサビリティ。
● 特許取得済みの雰囲気システム:雰囲気の品質を保証。
● 多段階安全設計と連動:生産の安全性を確保。
吸熱ガス発生器は、生ガス(天然ガスまたはプロパン)を一定量の空気と混合し、高温と触媒の作用の下で、不完全燃焼反応によって生成される雰囲気であり、一般にRXガスとして知られています。化学熱処理設備におけるキャリアガスとして、または加熱炉の保護雰囲気として使用できます。RXガスの組成が安定しているため、化学熱処理において低運用コストと高レベルの自動化という特徴があり、特に制御雰囲気浸炭および焼鈍保護雰囲気の基本雰囲気として使用されます。窒素メタノール雰囲気または純粋なメタノール雰囲気と比較して、浸炭の品質を大幅に向上させ、材料の脱炭を効果的に保護できます。熱処理プロセス中の雰囲気に関連する多くの課題を解決します。
RX雰囲気反応式は次のとおりです:
2CH4+ O2 = 2CO + 4H2
天然ガスと酸素の反応
2CH4 +O2+3.84N2=2CO+4H2 +3.84N2
天然ガスと空気の反応
天然ガスと空気から作られたRXガスは、理想的な熱処理保護雰囲気であり、次の成分を含んでいます:
CO:19.0-21.0%、H2:39.0-40.5%、N2:38.5-40.0%; CH4:<0.5%、CO2:<0.5%、露点:4℃-+8℃

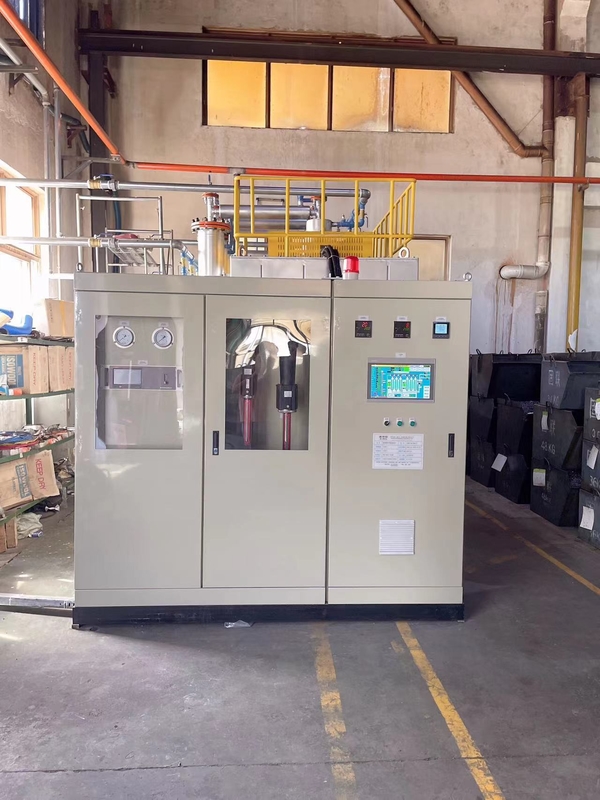

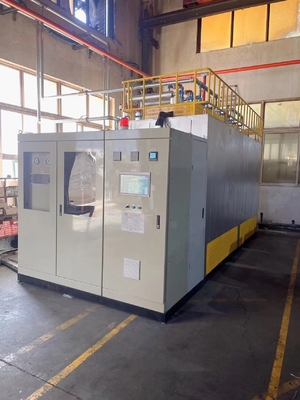

吸熱ガス発生器は、炉体と断熱材、加熱システム、ガス供給部、ガス生成部、ガス出力部、雰囲気測定および制御部、および電気制御キャビネットで構成されています。発生器によって生成されたRXガスは安定した組成を持ち、定期的な炭素燃焼が行われます。定期的な年次メンテナンスにより、単一の起動運転時間は1年を超えることができ、「オンデマンドガス生成」を実現し、無駄を大幅に削減します。立方メートルあたりのRXガスの製造コストは、メタノール分解または滴下注入よりもはるかに低くなっています。
炉体と断熱材:
炉殻は、局所的に補強された鋼材セクションを備えた鋼板を溶接して構築され、外殻は構造用鋼ベースに取り付けられています。ベースは、すべてのパイプラインとコントローラーを含む、発生器アセンブリ全体をサポートします。炉の上蓋は可動式のトップ構造です。持ち上げた後、炉を修理します。温度制御用の熱電対挿入穴が側面にあります。
反応容器は2535高温合金耐熱鋼でできており、長寿命です。
独自のサスペンション構造は、触媒効率を提供し、カーボンブラックの生成を削減できます。
断熱層:炉の上部、底部、および側面は、折り畳まれたアルミノケイ酸塩繊維ブロックで構成されています。
炉殻の外壁の温度上昇は、周囲温度+45℃以下です。
加熱システム:
熱電対、温度コントローラー、電力調整器、ヒーターなどで構成されています。
単一の加熱ユニットには、温度制御用の制御熱電対と、温度が高すぎる場合に加熱を停止する過熱警報制御用の別の監視熱電対が装備されています。
温度制御は熱電対で測定され、PID計算は温度コントローラーによって実行され、SCR方式を使用して温度制御を実現します。
加熱抵抗線は、高温鉄クロムアルミニウム製で、長寿命です。
ヒーターは吊り下げ式で取り付けられており、メンテナンスが容易なように上部からヒーターが挿入されており、長時間停止してヒーターを交換する必要はありません。
温度コントローラー2セット
熱電対(S型熱電対)1400℃2個
電力調整器1セット
注:電気加熱を使用する利点
ガス加熱は、発生器の主流の方法でしたが、最新の現場フィードバックによると、電気加熱は発生器のガス生成品質に大きな改善をもたらしており、主に次の点で現れています:
1. 2ゾーン加熱により、反応容器の上部と下部の温度均一性が大幅に向上します。
2. 触媒効率が向上し、カーボンデポジットの生成が大幅に削減され、Rxガスの品質が高くなります。
3. リスゲージヒーターは交換が容易で、後期のメンテナンスも容易です。
4. 炉体と反応ケトルの耐用年数が大幅に延長されました。
5. 天然ガスの品質の影響を受けません
ガス供給部
1. 磁気流量計
2. 電子流量調整器
3. ルーツブロワー
4. 圧力スイッチと圧力計
5. 安全制御ソレノイドバルブ
6. 火炎逆止弁
7. 分配および混合装置の構成など
8. 入口圧力の電子検査、圧力スイッチと圧力計、入口フィルター、安全制御ソレノイドバルブ、質量流量計、火炎逆止弁、分配および混合装置などを構成します。
第一当事者は、立方メートルあたり10ミリグラム未満の総硫黄含有量を提供することに責任を負います。
ガス生成部
ガス生成部は、反応タンクと触媒で構成されています。反応タンクは特殊な耐熱材料から溶接され、上部フランジに接続されています。全体として持ち上げることができ、ニッケルベースのブロック触媒がチューブ内に配置され、反応タンクの中央部と下部に配置され、混合ガスの分解反応を触媒します。
特別にカスタマイズされたニッケルベースの触媒を使用しており、酸化ニッケル含有量は12%を超えており、通常の発生器で使用されている酸化ニッケル含有量よりも10%高くなっています。触媒の効果と耐用年数は通常の触媒よりも大幅に優れており、カーボンデポジットの可能性が大幅に減少しています。
ガス出力部は、ガス冷却器、圧力スイッチ圧力計、出力バルブグループ、温度検出、定常火炎システム、圧力制御システム、カーボンコレクターなどで構成されています。
ガス冷却器は、ストレートスルータイプとパイプラインタイプの2つの部分で構成されています。ストレートスルータイプは、生成されたガスをすばやく冷却して、カーボンブラックの析出を回避します。冷却器はステンレス鋼管でできており、清潔で詰まりにくいです。マニホールドに二次冷却器を取り付けてガスを冷却し、パイプライン計器、流量計などが安全な温度内で動作するようにします。圧力
力スイッチ圧力計は、RXガスの圧力を検出します。圧力が指定された範囲を超えると、減圧装置が作動します。減圧が要件を満たすことができない場合、圧力保護装置が作動し、入力ガス供給が遮断されます。指定された範囲を下回ると、アラーム信号が発行され、発生器で連鎖反応が発生し、動作が停止します。出力バルブは、自動圧力維持および解放バルブグループであり、ガス生成の安定性と信頼性を保証します。
圧力制御システムには、出口圧力検出器と減圧装置が含まれています。圧力検出器は、圧力制御の入力としてPLCに圧力信号を送信します。同時に、パイプライン圧力が安全値を超えると、減圧弁が開き、圧力損失がないことを確認します。
カーボンコレクターは、パイプラインからカーボンと水を収集するために出口にバルブが取り付けられた特殊な装置です。空気冷却装置と比較して、冷却循環水の利点は次のとおりです:
高い冷却効率;
カーボン粉末の生成を大幅に削減;
「静的デバイス」に属し、低ノイズ;
空気冷却装置と比較して、耐用年数が長く、メンテナンスが簡単で迅速です;
ワークショップの周囲環境は良好です。
電気制御キャビネット

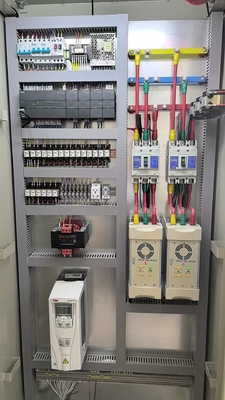

発生器の電気制御キャビネットは、発生器の隣に設置されています。温度コントローラー、操作パネル、電圧計、電流計など、使用されるすべてのコントローラーは、制御ボックスパネルに取り付けられています。内部には、ヒーター回路ブレーカー、各モーターおよび制御電源用の回路ブレーカー、制御変圧器、コンタクタ、制御リレー、PLCなどがあります。
特徴:
優れた直感性;
3成分分析装置の実行
カーボンデポジットの生成を大幅に削減
CO2を直接測定し、コアパラメータを制御;
COの測定は、天然ガスの品質を反映することができ、ガス設備の大きな参考になります。CH4の測定は、触媒の消費量を正確に把握することができ、年次メンテナンスに役立ちます;
3ガス分析装置と露点制御を組み合わせることで、ガス組成が安定し、信頼性が高く、RX雰囲気の変動が少なくなります。
リモート監視、便利で高速、オンサイト管理、リモートサービス、その他の利点を実現!
発生器の特徴:
1. 24時間の中断のないガス供給の要件を満たします;
2. 主な付属品はすべてブランドの付属品から選択されています
3. 機器のオンサイトLANを形成し、データ交換を提供します
4. 新しい発生器の製造、試運転、建設、およびオンサイト配管の経験により、現場での安全な使用を保証します;
5. 特別に設計された発熱体は発熱体として機能し、メンテナンスと交換が便利で迅速です;
6. 温度は高精度機器を使用して測定され、安定した信頼性の高い制御を保証します;
ガス生成出力は、圧力伝送ユニット制御ユニットを採用しており、定圧およびオンデマンドガス生成を実現し、外部雰囲気調整、切り替え、吹き込みなどの日常的な動作によるガス生成への干渉に自動的に適応できます;

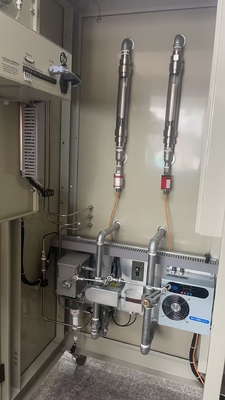

オンラインガス分析装置は、ガス中のCO%、CO2%、CH4%をリアルタイムで測定できます。3ガス分析装置を使用して、CO2含有量のオンライン分析、測定、制御を行い、反応プロセスをオンラインで制御します。システムは、1つ以上のガスユニット間でのガス使用量の切り替えが可能です。
台湾Yonghong PLC自動制御システムを採用:
Kunlun Tongtai高解像度タッチスクリーンを使用して、操作データを記録および表示;
低電圧電気機器はSchneider製品を採用し、Weidmuller配線端子と複数の安全装置とアラームを備え、システムの安全性と信頼性を確保;
内部パラメータが超過した場合、システムは音と光のアラームを介してオペレーターにリセットを通知します。ユーザーの操作と対応する権限を制御するための複数の設定;
特別にカスタマイズされた触媒を使用すると、酸化ニッケル含有量が12%を超え(通常は10%)、長寿命でより安定したガス生成コンポーネントが得られます;
特別に設計された難燃性バルブシステムを採用して、パイプラインと機器を効果的に保護;
モジュール設計、強力な互換性、および容易なメンテナンス;
ワンクリック操作、簡単なオンサイト操作。
