2800直径 3500 長さ 丸い形 パワートランスフォーマー除湿

トランスフォーマー用真空乾燥装置

特徴:
圧力振動乾燥プロセスを採用することで,従来の真空乾燥と比較して乾燥時間が約30~40%短縮され,信頼性の高い性能,高効率,省エネがあります.
コンピュータによる自動制御で 完全な自動乾燥が可能になります
コンピュータは自動でエンドポイント判断を行い 判断結果は正確で信頼できます
タンクの内部放出パイプの熱伝送油と蒸気加熱方法はオプションです.
ドア開口方法:電気スライドドア,水力式フリップアップドア,電気スイングドア
タンク構造:横方方形,横方円形

機器の主な用途

この装置は,トランスフォーマーや他の電気製品の乾燥処理に使用され,電圧レベルは35KV以下,単一の容量は16000KVA以下である.製品処理のプロセスと品質要件を保証するB当事者35KVと10KVの2つの電圧レベルのためのプロセス処理計画と関連する制御手順を提供します.

技術提案

1設備の組成

1.1. 1 セットの真空乾燥タンクシステム

1.2電気ドアの開口システム"セット

1.3電気電車システム

1.4掃除装置の1セット

1.5低温冷却装置の"セット

1.6暖房システムの一組

1.7 冷却用水道管のシステム

1.8 パンネマティック配管の1セット

1.9制御システムの一組

2設備の電源,水,ガス源,基本条件の要件 (ユーザーによって提供される)

2.1定位電源: 110kW,380V,50Hz,電源を電気制御キャビネットに接続した3相5ワイヤ専用配送キャビネット.

2.2水源:圧力>0.1MPa,最大消費量>3m3/h,水温 ≤ 25 °C

2.3圧縮空気: 0.4~0.6MPa,圧縮空気の消費量は約0.3m3/min.

2.4設備の足跡:約7000 × 8500mm

3各システムの技術条件

3.1. 1 セットの真空乾燥タンクシステム

技術指標:

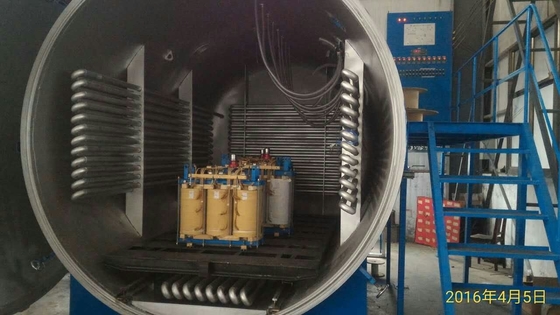

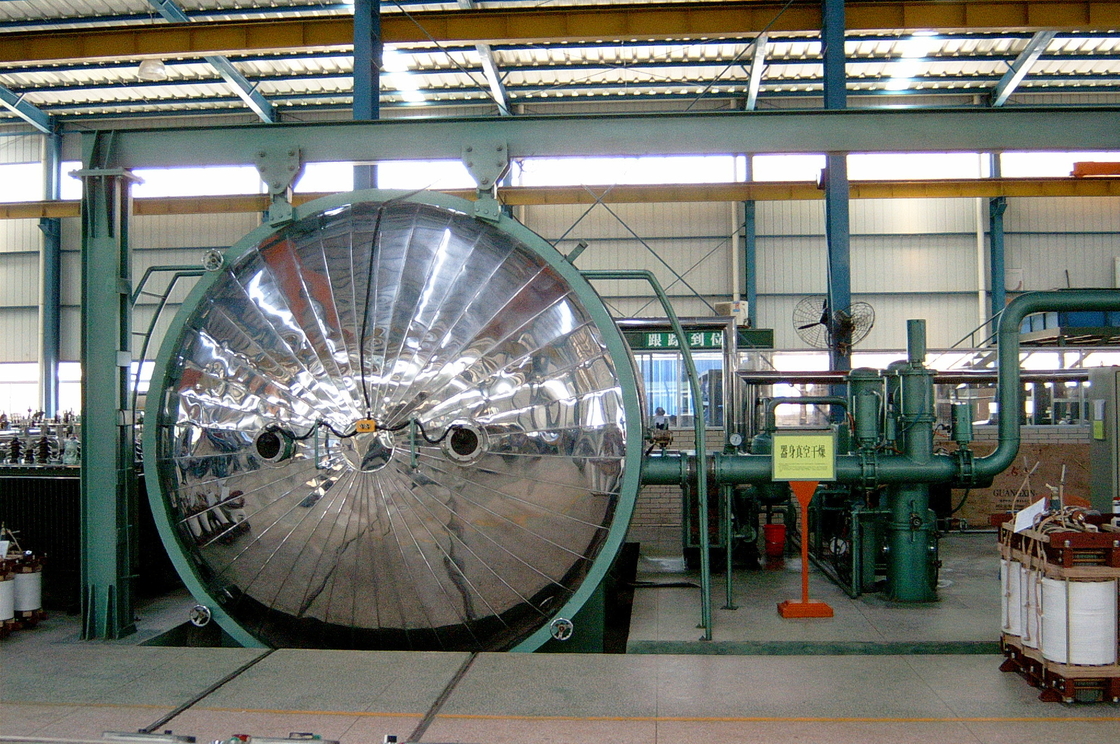

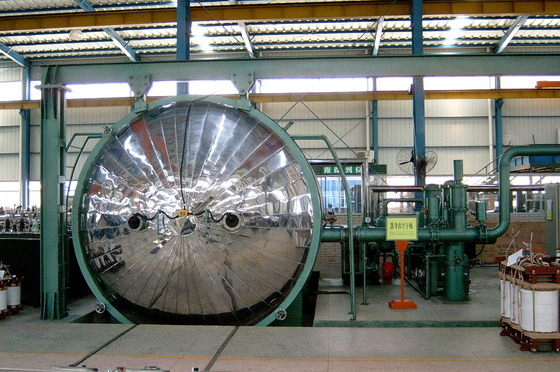

タンクサイズF 3200× 4000mm,横に地面に置かれ,タンクの内部の軌跡が地面と流れている.横動電動ドアは開かれ,タンクドアは閉じると,パネムでロックされている.; 扉を開ける方向は,タンクドアを向き,電動的に右側へ移動して開ける.

極度の真空度 (負荷なし,冷たい状態) ≤ 10Pa,漏れ率 (負荷なし,冷たい状態) ≤ 100Pa · L/S.タンクはネガージ管の列で加熱されます.熱伝達油は熱伝達媒材として使用されます熱線管の面積は,変動圧力方法のプロセス要件を満たしています.熱線管は,シームレス鋼管で作られ,四面 (両面,両面,両面,両面,両面) に配置されています.下と後ろ).

作業温度は115 ± 5 °Cで,自動温度調節装置があります.タンクにはタンクの内部の温度を測定するための3つの温度センサーが装備されています.体温断熱材料も

タンクボディのフレンズシールリングは高温と油耐性シールリングです.

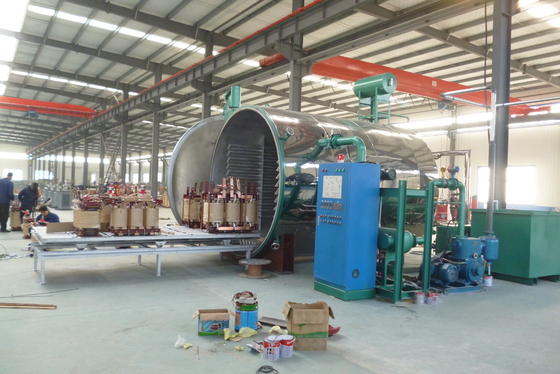

タンクには30tの負荷容量と 2200mmX4000mmのサイズを持つ作業車があります.

岩毛の保温材,不?? 鋼 (SUS430) のシート装甲
