圧力式スイング乾燥 オイル浸水式配送トランスフォーマー 真空乾燥装置

真空乾燥装置

紹介:変電圧真空乾燥装置は,現在,220kVと110kV以下の電圧を持つトランスフォーマーなどの油紙から隔離された電源機器を乾燥するための理想的な設備です.500kV以下の電圧を持つトランスフォーマー伝統的な熱気循環乾燥,通常の真空乾燥,低周波乾燥機器と比較して,処理時間を約1/3削減し,エネルギー消費量を30%~50%削減し,処理された保温材料の最低水分量は 5ppm に達することができる.設備投資は,ケロシン蒸気相干燥装置の25%~45%に過ぎません.現在,トランスフォーマーメーカーにとって好ましい乾燥処理機器です.

作業原理: 掃除により,コイル隔熱材料が位置する環境における水の飽和蒸気圧が増加します.隔熱紙から蒸発しやすいようにするこの期間中,水のガス化エネルギーを確保するために,継続的に加熱され,温度が上昇し,放出が容易になります.

特徴:通常の加熱と乾燥は,表面から始まり,徐々に隔熱材料の内側に移動します.外部隔熱紙の毛細管が収縮する内部湿気が蒸発するのを困難にし,乾燥時間を長めます. 変圧法では乾燥過程で間歇的に排出されます.蒸発した水蒸気と熱い空気がタンクで一緒に循環する水の熱容量は空気よりもはるかに大きいため,加熱速度は速く,水蒸気の拡散は強い.隔熱材料の内側と外側の温度差が比較的小さい乾燥時間を短くするために,通常の加熱によって,加熱温度が非常に高く設定されるため,コイル表面の保温紙が脆くなるのは簡単です変圧乾燥装置の熱源温度は115-120°Cを超えず,鉄芯の温度は80°Cで制御される.乾燥した製品には上記の問題があるはずがないこの優位性により,変圧乾燥装置は,プラスチック部品やその他の高温耐性製品の乾燥にも使用できます.

圧力スイング乾燥のプロセス:

1予熱段階: 2. 変圧脱水段階: 3. 最終乾燥段階: 4. 終点判断:

装置の組成:

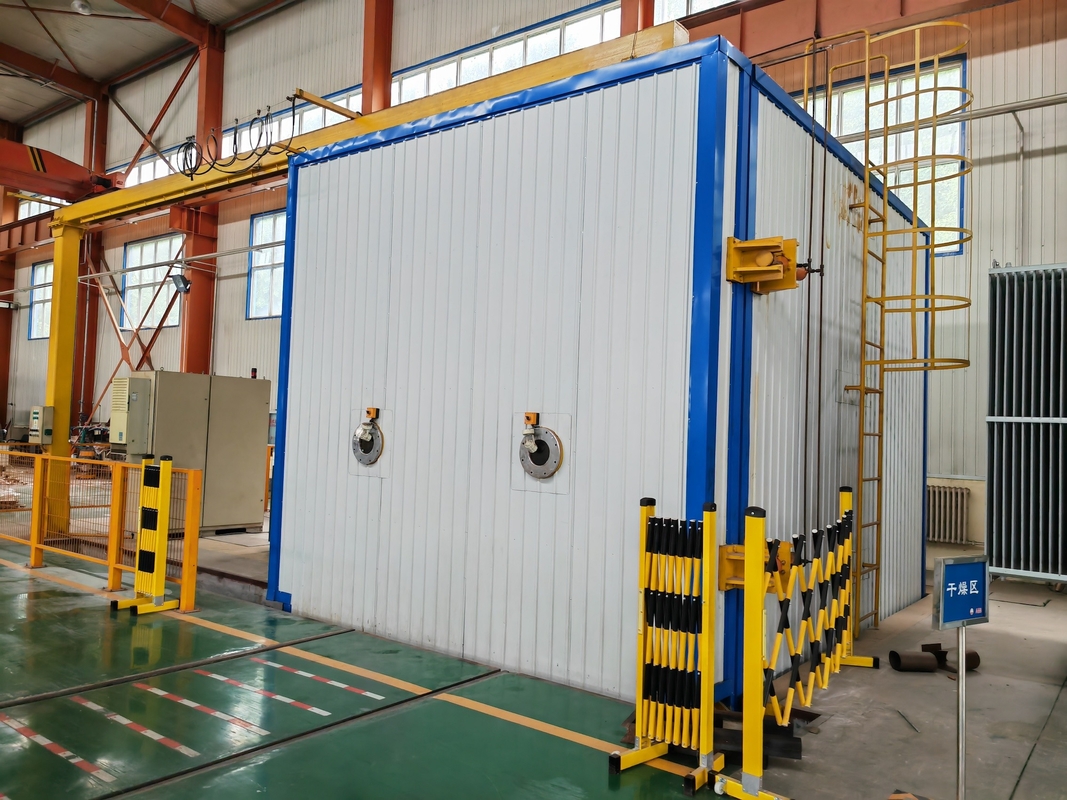

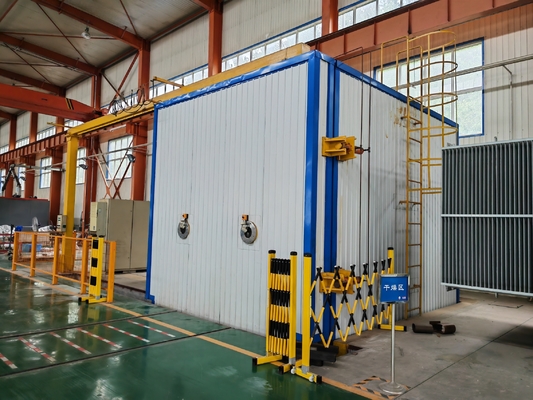

1. 真空乾燥タンクボディ:使用に応じて2種類があります:円形と長方形.円形は,通常,ドアを開くために手動でロックされます.正方形は,ドアを開くために電気と水力的にロックされている間タンク内には暖房管が配置され,トランスフォーマーがタンクに入ったり出たりするための輸送車を配置する.タンクボディが地面下まで沈むのを容易にするためトロリ・トラックが地面と平らであることを確保します.また,利用者は自家用エアクッション車両を設定することができます.

2トロッリーシステム: 荷重を担うトロッリーと駆動装置の2つの部品があります. トロッリーは手動と自動の両方のモードで低速で動作します.オートマティック トロリーには2種類の電源があります: ワークショップでの運転と電気自動車を搭載している.

3. 真空システム:使用要件に応じて2〜3レベルの真空が設定されています.水蒸気がポンプを損傷するのを防ぐために,システムはコンデンサで装備されています.

4暖房システム:通常,熱油が熱伝達媒体として使用され,電気ヒーターで加熱され,高温ポンプを使用して強制循環が行われます.熱は真空タンクの排気管を通って散布されますシステムはPID調整を採用する温度コントローラで装備されており,温度制御精度は1°Cに達します.システムも蒸気加熱と空気性薄膜調節バルブによって制御することができます.

5凝縮システム: 主に乾燥した物体から蒸発した水を凝縮するために使用され,真空ポンプの効果的な動作を保護します. 一般的に小型機器は水で冷却されます.工業用冷蔵庫が搭載されている間.

6圧縮気源,制御バルブ,圧力検出システムなどで構成され,様々な真空および材料のバルブを制御するために使用されます.

7. 冷却水システム:主にいくつかの真空ポンプとコンデンサーの冷却に使用されています. 現在,私たちの会社は冷却水を必要としない注入機器を開発しています.

8. 水力システム:直角型タンクドアをロックするために使用され,タンクドアを翻転するためにも使用されます. 空気クッション車両を構成するときに翻転橋を開くために使用されます.

9制御システム: システム全体の操作の制御に使用される,二つの制御モードがあります: PLCとPLC+PC,どちらも自動制御モードです. PLC+PC制御は使用に便利です.,プロセスのパラメータを簡単に修正できるだけでなく,リアルタイムパラメータも記録して将来参照できます.PC制御装置は,また,異なる操作レベルのために異なる許可を設定することができます効率的に処理データを保護し,品質と安全に関する事故を防止する.
