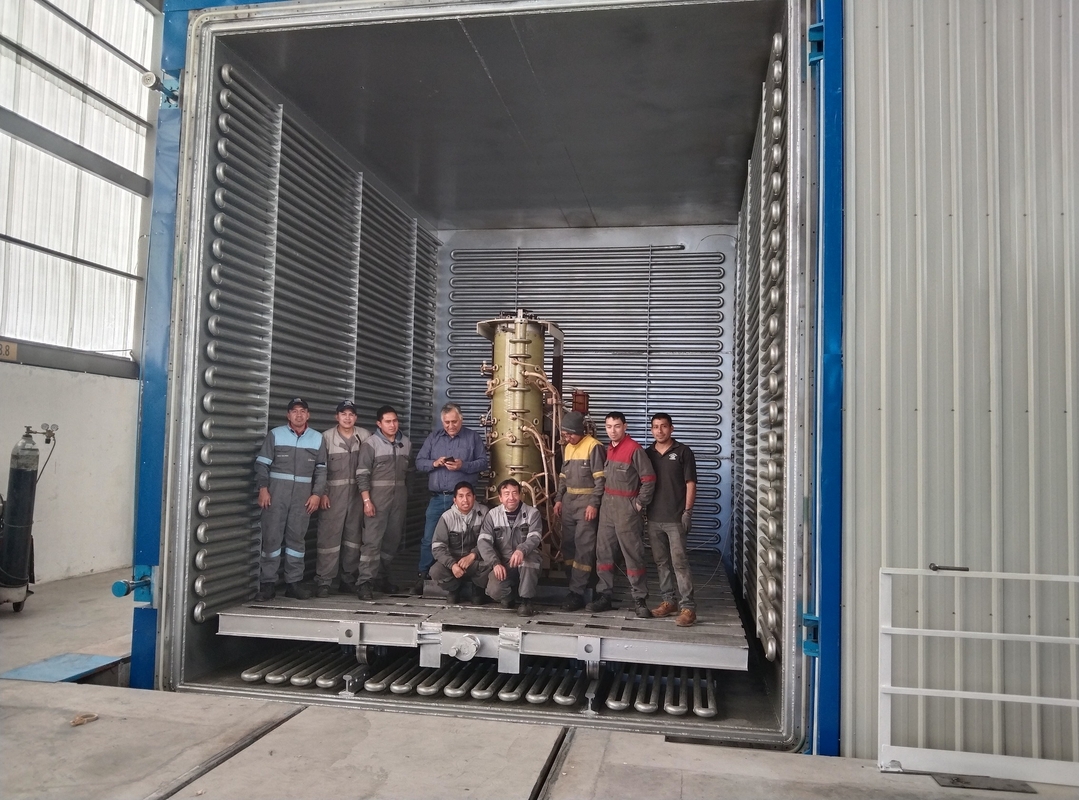

油浸し配送トランスフォーマー乾燥炉

紹介:

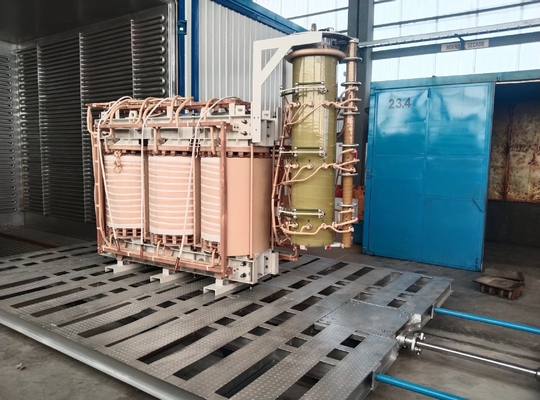

配送トランスフォーマーは,工業および鉱山企業および民間建築物の電力供給および配送システムにおける重要な機器の1つです.トランスフォーマーの真空乾燥処理の目的は,トランスフォーマーの保温材料から水分を除去し,その電気性能を改善することです反対に,製品の隔熱部品が収縮して変形することは,圧縮変形に有益です.製品の幾何学的な寸法を確保し,機械的強度を向上させる鉄のコアとワイヤを除いて,ほぼすべての隔熱材料がトランスフォーマーに使用されているため,貯蔵と生産過程で様々な隔熱部品は必然的に空気から水分を吸収します断熱装置の電気性能に影響する主な要因は,断熱部品の湿度である. トランスフォーマーは高電圧電気製品に属している.製品の隔熱性能を向上させ,正常な動作を確保するためトランスフォーマーには真空乾燥が必須です

乾燥原理と処理

圧力スイング乾燥プロセス
圧力振動乾燥の全過程は主に4つの段階に分かれます. 予熱段階,移行段階,主要幹段階,最終乾燥段階です.
1予熱段階 (全プロセス時間の約3分の1を占める):
1まず,真空装置をオンにして,主真空バルブを開き,5〜10分間真空を放出します. (すなわち100000Paから80,000Paまで抽出します)
2掃除装置をオフにして30分間真空状態を維持します.
3再び真空主弁を開き,5〜10分間 (すなわち80,000Paから40,000Paまで) 掃除し,真空装置を閉め,
4充電弁を開いて5〜10分充電する (つまり4万Paから8万Paまで充電する)
5. 膨張弁を閉じて30分間圧力を保持し,真空装置を再開し,第3段階からサイクルを開始します.温度が移行期間に設定された温度に達するまで.
2移行期 (約2〜3時間)
鉄芯の温度が70°Cに達すると,移行段階に入ります.
1. 掃除機をオンにして,5分間避難し,30分間掃除機をオフにする.
2. 掃除機をオンにして,5分間避難し,30分間掃除機をオフにする.
3. 掃除機をオンにして,5分間避難し,30分間掃除機をオフにする.
4. 掃除機をオンにして,5分間避難し,30分間掃除機をオフにする.
3骨組み段階 (全プロセス時間の3分の")
1掃除装置をオンにして,15分間脱出し,15分間メインバルブを閉める.
2メインバルブを再び開いて,10分間掃除し,コア温度が80°C,真空度が500Paに達するまでサイクルを繰り返し,その後最後の乾燥段階に進みます.
4主段階の鉄コアの温度が80°Cに達し,真空度が500Paに達すると,最終乾燥段階に入ることができます.真空装置は停止しないでください.200Paまで連続的に掃除した後2~3時間避難する
注意:真空度,内部の温度,真空装置の避難時間と閉じる時間,主弁時間乾燥の最終段階における真空度と連続脱出時間は,製品グレードに基づいて約定されます.製品水分含有量,地域気候

常用:

変電圧真空乾燥装置は,主に電源伝送および変換業界における様々な高電圧隔熱製品の真空乾燥処理に使用されます.トランスフォーマー (10kV~220kV)高電圧トランスフォーマー 高電圧ブッシング 電源コンデンサータ ケーブル モーター 隔熱紙など
