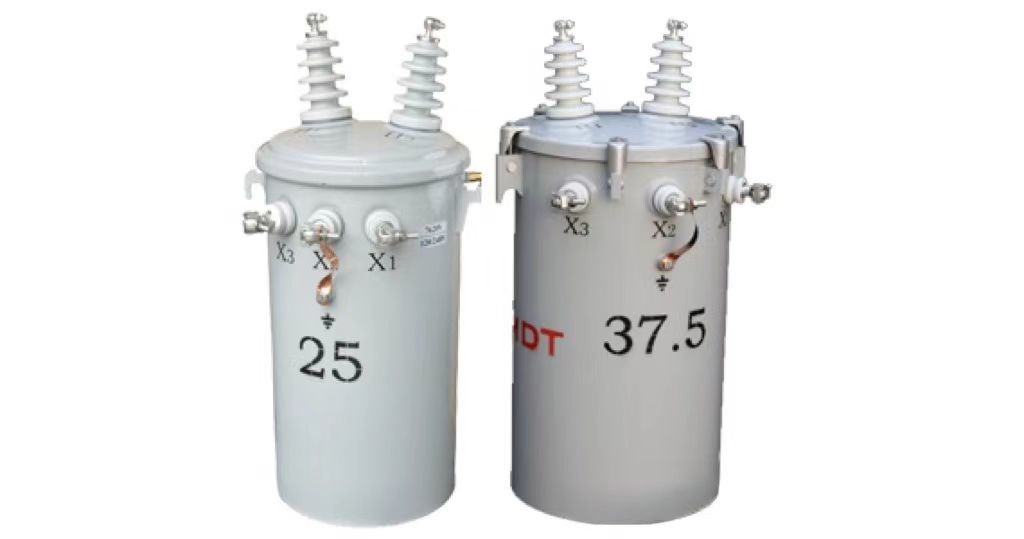

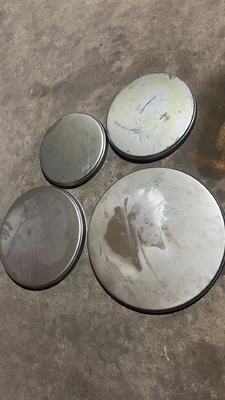

トランスフォーマー の タンク 蓋 を 作る 250 トン の 液圧 プレス

技術提案の説明

1機械の作業環境

●温度:0°C~50°C

●湿度:相対湿度は35%~65%以下

●電圧: 380V 50Hz

●設置場所: 塵が少ない

● 高さ: 1000m以下

2,機械の主要技術パラメータ

3,主要な支え部品の供給:

4,性能と特性

この機械は,独立した電源メカニズムと電気システムを採用し,集中ボタン制御を採用しています. プロセスの操作は手動および半自動制御です.液圧システムはプラグインバルブを組み込みます.軽量で信頼性の高い動作 速いスピード 低エネルギー消費 低騒音このシリーズの製品の作業圧力と移動範囲は,作業ニーズに応じて調整することができます..

5,構造概要:

この機械は2つの主要な部分から構成されています:メインエンジンと制御機構,石油パイプラインと電気装置を通じて接続され,全体を形成します.メインエンジンにはボディが含まれます.,主気筒装置など 制御メカニズムは水力ポンプステーション,電動箱,移動制御コンソールなどからなる.各部品の構造と機能は以下のとおりです.:

1) 機体

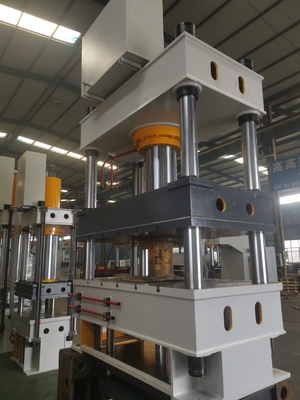

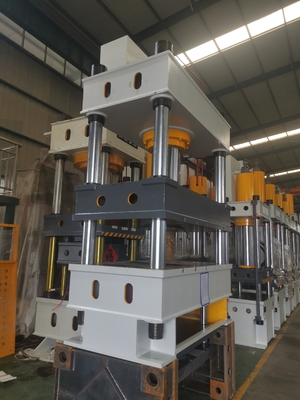

この機械のボディは,三梁と四柱構造を採用します:それは上側の横梁,スライダー,作業台,メインシリンダー,水力パッド,柱,制御システムから構成されています.電気システム部品.

2) マスターシリンダー

主気筒ブロックはテーブルに固定され,ピストン棒の下端はフレンズ,ボルト,スライダーで接続されます.ピストンヘッドは,反対方向にYXタイプシールリングを持つ2つの油室に分かれていますガイド・ハッシュの外側の円にはOリングが装備されており,これはシリンダー・ポートの密封を保証するために,フレンズとボルトでロックされます.ピストン棒の塵防止を確保するためにシリンダーフレンズにダストリングをインストール.

3) 範囲制限装置

制限装置は,機械の右側に設置され,主にスライダのストローク距離を制御するために使用されます.それはパッド鉄,接触式移動スイッチなどで構成されています.

4) 液体ステーション

液圧ポンプには油タンク,軸性ピストンポンプ,電動モーター,両方向プラグインバルブ,高圧自閉油フィルター,空気フィルター機械の右側に設置されている.

燃料タンクはQ235鋼板で溶接された部品ででき,圧力を観測するために前端に気圧計が設置されています.オイルレベルを観察するためにオイルタンクにレベル計を設置高圧自閉式オイルフィルターは,ポンプと水力システムの清潔性を確保するために,オイルポンプの吸入口に設置されています.燃料タンクのパネルに空気フィルタを設置燃料補給のために上蓋を開けることができます.

5) 軸式ピストンポンプ

この液圧システムはYCY14-1B軸性ピストンポンプを採用している.説明書は軸性ピストンポンプのユーザーマニュアルで見つけることができます.ここで概要はありません.

6) 二方向カートリッジバルブ

構造は主にプラグイン部品,制御カバープレート,パイロット制御バルブ,統合バルブブロックで構成されています

a. プラグインコンポーネントは,バルブ挿入物,シール,バルブボディなどで構成される.それはコーンバルブまたはスロールバルブ構造である.その主な機能は方向,圧力,流量,など油回路の油流量について

制御カバープレートは,カバープレートに埋め込まれた様々なマイクロパイロット制御部品および他の水力部品で構成されています.主な機能はプラグイン部品を固定することです.組み込みマイクロパイロット制御部品とパイロット制御バルブの様々な組み合わせは,プラグインバルブの動作状態を制御することができます制御カバープレートは,方向制御カバープレート,圧力制御カバープレート,流量制御カバープレートに分かれています.

c. パイロット制御弁は,プラグイン電磁方向弁の動作を制御するために制御カバープレートに設置され,その構成要素は電磁方向弁である.

d. 組み込みバルブブロックは,プラグイン,制御カバー,その他の制御バルブを設置し,メインおよび制御オイル回路と通信するために使用されます.

6,液圧システムの概要

液体システムはエネルギー変換装置 (油ポンプとシリンダー) とエネルギー転送装置 (油タンク,油管道) などからなる.スライダーを動かし,様々なアクションサイクルを完了します..

7,電気制御システム

1機械は独立した電気制御ボックスで装備されており,両側を自由に動かすことができ,中央化されたボタンが機械全体の操作を制御します.

8,オペレーティングシステム

1) 2つの動作モード:インチングと半自動,および2つのプロセス操作:固定ストロークと恒定圧.

2) スライダーストロークは,接触式スイッチ制御装置で調整されます.

3) 主気筒の圧力は圧力を調節するバルブによって調整されます.

4) 圧力保持時間は自由に設定できます
