生産ラインを切る自動供給および固定長

技術的な提案

適用範囲が広い自動化された薄板金装置シリーズ

自動供給への1、紹介および生産ラインを切る固定長:

1) それは効果的にオペレータの労働の強度を、生産の効率を改善するために減らすことができ、安全上の問題を避ける。

2) 自動的ににロボティック腕をそして絶えず扱う2000kgガントリー片持梁を使用してサーボ固定長供給機械に与えなさい。

3) オイルの抵抗力がある吸引のコップの多数セットを、効果的に板の傷を避けていて高い吸引力および長い耐用年数が、採用する。

4) 自動油圧クランプによって結合されるservoによって運転される自動固定長供給機械は一定のサイズに従って正確に打抜き機に与え、切ることができる。

5) ユーザーは異なった働く州のために適した自動供給モードと手動供給モードの間で転換するためにタッチ画面を制御できる。

6) 装置の可動部分は速い連続した速度および高い位置の正確さがある元の輸入された線形ガイドと結合される高速および高いトルクのサーボ モーターによって運転される。

自動化された薄板金適用範囲が広い装置は大規模で適用範囲が広い生産のために特に適している。それは安定の製品品質の非常に重要な役割を担い、生産の効率を改善し、労働条件を改善し、および急速にプロダクトを更新する。

自動供給の2、技術的な変数および生産ラインを切る固定長:

1）自動与え、切断セクションの全体寸法は10.5M高さの長さに*幅の7.5M * 4Mである。

2）真空の吸引のコップは吸引のコップの多数セットを採用し、吸引のコップの各セットは位置で手動で調節することができる。独立した開始および最後の弁によって装備されていて、さまざまな真空の吸引のコップは必要とされるとして開閉されるでき異なったサイズおよび指定の版の交通機関を促進する。

吸引のカップ・ホルダーの前部はが2MMの下で版の自動分裂を可能にする多数の版をすぐに吸収する必要性を限る空気の分裂機能、装備されている。

3) 処理のロボットは6M * 2000kgよりより少しの2Mおよび重量の最高の幅の版の高速処理およびローディングのために適している。

4）版はガントリー タイプ片持梁マニピュレーターを使用して運ばれ、持ち上がるおよび振動腕は精密減力剤を通したサーボ モーターによって運転される。総持ち上がる打撃は1.2Mである、総翻訳打撃は5.4Mである、持ち上がる速度は5-12M/minであり、翻訳速度は無限に調節可能の10-40M/minである。

5）サーボ供給は30M/minの固定長の速度および± 0.5mmの繰り返された位置の正確さの押し棒が付いている空気クランプが、装備されている。

6）切られた板は高速切断コンベヤーを通した打抜き機から運ばれ、油圧エレベーターによって自動的に積み重なる。油圧エレベーターの最高の積み重ねの幅は500mm * 6000mm、最低の積み重ねの幅は100mmである* 6000mmであり、最高の積み重ね高さは550mmである。板の切断幅が100mmよりより少しなら（* 6000mmおよび積み重ねの条件は理由に乗って完了された当然である場合もない受け入れのトラックはスタック領域に置かれ、受け入れのトラックへのコンベヤーによって切断材料を形作るために運ぶことができる。）

7) 装置は0.6MPaの働く圧力の380V40A AC電源そして圧縮空気の源が装備されている必要がある。

8）この機械の労働環境は75%以下、可燃性、爆発性、強い電磁妨害雑音、腐食性のガス、液体にはねかけること、およびよい照明相対湿度の屋内環境にの会うべきではない。

自動供給の3、構成および生産ラインを切る固定長:

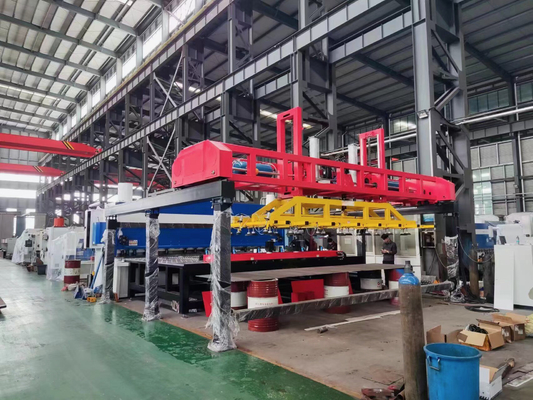

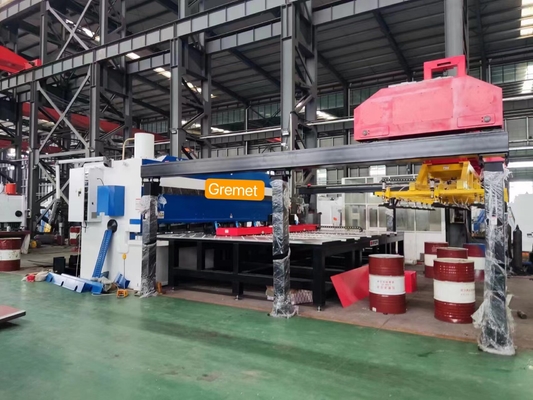

自動供給および固定長の切断の生産ラインは真空の吸引のカップ・ホルダーのマニピュレーター、多数セット、サーボ固定長供給機械、空気パレット、排出のコンベヤー、油圧に持ち上がることおよびスタック・マシン、空気システム、CNCの扱う2000kgガントリー片持梁から制御システム、等成っている。全体の機械は安定した構造、実用的な美学および容易な維持のヨーロッパの設計思想を、採用する。

マニピュレーターを扱う翻訳および持ち上がることのための精密減力剤を通したサーボ モーターによって2000kgガントリー片持梁の直交座標系の動きシステムは運転される。優秀な剛性率の長期操作の間に重力の変形に、16Mn合金鋼よる曲がることからのガントリー ビームを避けるためにはおよび靭性は製造のために使用される。溶接の全体のセットは振動圧力救助の処置に服従し、大きいCNCのガントリー フライス盤によって処理される。よい剛性率および高精度。

吸引のコップのグループは2000mm * 2000kgの6000mmおよび重量の最高の幅の金属板を吸うことができる150mmの直径が付いているPFG-150-Nのタイプ オイルの抵抗力がある吸引のコップの多数セットを（単一の吸引のコップは-0.06mpaの真空圧力の下で100kgfの吸引力を発生できる）採用する。吸引のコップは厚い囲まれた鋼管で構成される吸引のカップ・フレームで均等に配られ、ある特定の位置で調節することができる。異なった位置の吸引のコップは切断弁を開閉することによって閉めることができる

異なったサイズの版の自動化されたローディング。吸引のカップ・ホルダーはすぐに負荷から2mmの下で材料の多数シートを防ぐことができる空気の分裂シリンダーが装備されている。真空システムは停電の防御装置が装備されている。突然の停電が仕事の間にあれば、吸引のコップはまた安全に板を取除き、防ぐことも便利にする従業員のためのある特定の一定期間のための板を握ることができる落ち、装置への損害を与えることを。

サーボ固定長供給機械は多サイズの設定、高速供給の固定長および刃を通って与えられる最後のシートのような機能がある私達の会社の従来のプロダクトである。全面的なフレームワークは345鋼管の溶接、振動圧力救助の処置、および大規模なCNCのガントリー製粉の処理を採用する。間隔のタイプ圧力プレートのローラー クランプは打抜き機の最先端の前に取付けられ、油圧クランプは使用される。クランプの各グループの締め金で止める力は100kgより大きい。クランプは速い送り速度および高い位置の正確さの利点がある大きい慣性のサーボ モーター、輸入された球ねじおよび線形ガイドによって操作される。仕事台は板の連続した抵抗を減らし、板の傷を減らすために普遍的なロール・ボールの取付けを採用する。

クランプは望遠鏡の押し棒が装備され、クランプが打抜き機に近づくとき、残りのシートは打抜き機の最先端に望遠鏡の押し棒を通して送ることができる。
