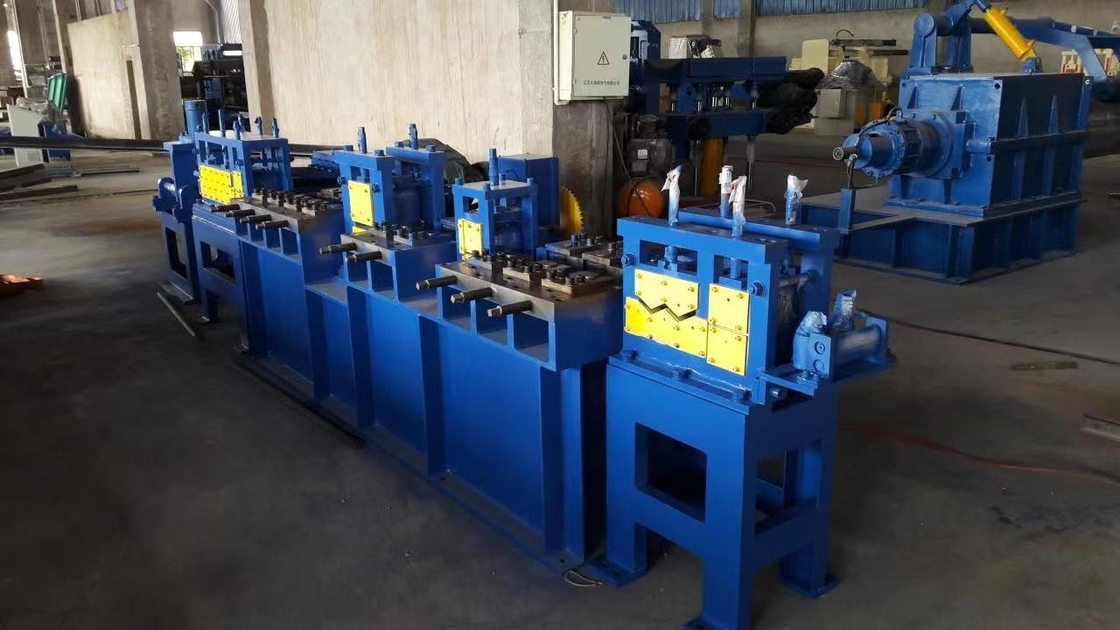

6mmをまっすぐにし、切るための80mm長さ機械へのフラット バーの切口

技術的な計画

の

6mmx80mmのフラット バー

長さラインへのまっすぐになることおよび切口

Ⅰ. 参数変数
1. 技术参数の技術的な変数
A.の适用参数はに適用した:Q235
B.の抗拉强度の引張強さ:δb≤450Mpa、δS≤260Mpa
C.の扁钢厚度のフラット バーの厚さ:2mm-6mm
D.の扁钢宽度のフラット バーの幅:10mm-80mm

2. 其他参数他の変数
A.の线速度の回線速度:40m/min （モーターの速度の比率）
B.の定长精度の長さの精密:±1.5mm
C.の电源のパワー系統:440V/50HZ/3PH
D.の生产线方向:从右往左。ラインの方向:1つ右から左へ
E.の操作人员:一名技术人员以及一名普通工人操作人:1人の技術者および1人の共通の労働者。

II.组成部件は装置を構成した
1.放料架の簡単な非コイラー
2. 7辊整平机7のローラー ストレートナ
3.倒角挤压装置の溝を彫ることおよび放出機械
4.两辊压边装置2のローラーの出版物装置
5.纵向调直机の縦方向のストレートナ
6.平面整平机の平面のストレートナ
7.液压剪油圧カッター
8.接料台の固定長はテーブルを受け取る
9.液压系统の油圧装置
10.电控系统の電気制御システム

III.ラインの机组简要描述の短い紹介
1.简易放料架の簡単な非コイラー
◆采用开卷装置手动涨缩、确保φ508的钢卷内径.Itは手動で拡大し、縮まるために508mmのコイルに内部の直径を保障できる非巻く装置を採用する。
◆设有制动装置、控制开卷张力、避免因为惯性致使钢卷弹簧状散开。ブレーキ装置が非巻くことの張力を制御することを装備し、引き起こすかもしれない慣性を避けるためにばね型コイルは開く。
◆开卷通过两辊装置动力拉动。如需停止开卷、拧紧弹簧上的螺丝、开卷机就会停止转动。decoilerランニングは2つのローラー装置の力によってそうdecoilerを停止する必要性行ったりそしてばねのねじをきつく締める。それからdecoilerは停止する。
◆配有挡料盘、防止窄卷松散倾倒。機械によってブロックの版をそして緩く落ちる狭いコイルを防ぐために供給する。

2. 7辊整平机7のローラー ストレートナ
◆分成2の根夹送辊、5辊整平辊。それは2つのピンチ ローラーおよび5つの水平になるローラーの直径90mmの材料に分けられる:GCr15
◆2辊夹送能消除扁钢在剪切后的部分毛刺、5辊整平部分进行初整平、便于喂料はせん断の後で.2のピンチ ローラーがフラット バーにより容易に与えるために版を前水平にする5つの水平になるローラーburの部分を除去できる。
◆辊子直径φ90mmの无动力。辊子两边采用辊子轴承支撑。力のないローラーisφ90mmの直径およびローラーの両側は支えることを耐えるロール採用される。

3. 倒角挤压装置の溝を彫ることおよび放出機械
◆采用10の根立辊、分为5の组。进行挤压、倒角除毛刺。10の立場のローラーを5グループに分けられる、これらのローラー使用する各側面を溝を彫り、研ぐことをするために押し、絞ることを採用する。
◆此装置能使锋利的边缘钝化、形成扁钢的侧边。この部分はフラット バーの側面を形作るように鈍くなるために鋭角を作ることができる。
◆辊子槽设计圆角、ローラー意志の溝のための生产直角扁钢は正方形の端のフラット バーを作り出すように円形を設計した。

4. 两辊压边装置:2つのローラーの出版物装置直径:190mm、物質的:GCr15
◆与整平主机联动、修复经过挤压变厚的边、将扁钢整体厚度辊压回需要的厚度。平面のストレートナによってモーターを共有しなさい。両方端を変更することを使用し圧縮の後で厚くなる。それから要求の厚さに再びフラット バーの厚さを転がすこと
5. 纵向调直机の縦方向のストレートナ
◆フラット バーの縦方向に曲がることをの直径まっすぐにする采用7の只立辊校直板料纵向弯曲度.7の立場のローラー:125、物質的:GCr15
◆此装置无齿轮箱装置、无动力设计。この装置はギヤ ディストリビューターを備えていない。力無し。

6. 平面整平机の平面のストレートナ
◆22KW变频控制电机、配置减速机。それは減速機が付いている22のKWの周波数変換制御モーターが装備されている。
◆由2の根夹送辊11の根矫平辊组成それは2つのピンチ ローラーおよび11の水平になるローラーの直径で構成される:95、物質的:GCr15
◆电机跟换成变频控制、更有利于节约成本、速度和长度更是可靠より安く、完全な速度および長さと周波数変換制御へのモーター変更

7. 液压剪油圧カッター
◆用于扁钢的定长剪切。機械はフラット バーの切断に加えられる
◆液压由上至下液压剪切、配合PLCの实现定长剪切。水力でまでからのカッターの切口を制御する。PLCにする固定長の切断を可能に協力しなさい。

8. 接料台の固定長はテーブルを受け取る
◆设置接料台6MTheのテーブルは6mに設計されている

9. 液压系统の油圧装置
◆包括液压油缸、油管、液压阀等确保整线的液压动作的进行。全ラインの油圧行為を保障するために装置、オイル管、油圧弁の水圧シリンダを等含みなさい。
◆1つの行為のカッターの水圧シリンダだけが付いている配有7.5KWの电机控制剪刀液压油缸升降.7.5KWモーターは上下に持ち上がる

10. 电控系统の電気制御システム:1単位
◆控制整线所有电机的运作（速度控制以及同步）は装置のすべての電気モーターの働きを制御する（速度制御を合わせるため）
タッチ画面:Kunの技術（http://www.wxmcgs.net)
PLC:松下電器産業
スイッチ:シュナイダー
接触器:シュナイダー
熱リレー:シュナイダー
転換の電源:Ming魏
エンコーダー:Omron
頻度コンバーター:シンセンのeasydriver （https://en.szeasydrive.com)
ボタン:台湾はがちである（http://www.tend-tw.com)
モーター:Zhuoli （http://www.wxzldj.com)

採取されたフラット バーの写真:bursなし

























他:

1. 安装调试:卖方将提供技术人员进行安装调试、但是买方需要承担技术人员的来回机票、食宿以及100の美金没人每天的安装费用の取付け:販売人は取付けをするためにエンジニアを急派する。しかしバイヤーは販売人からのエンジニアのための円形の切符そして調節をカバーすることべきである。そして1日あたりのUSD100設置料金を一人当たり支払いなさい。


2.卖方将提供:装箱单、发票、产地证书以及设备说明书、电气原理图、易损件图、操作安全规程。販売人は容易に損なわれた部品のパッキング リスト、インボイスおよびCOおよび操作解説書、電気機構、デッサン、また安全な操作の指定供給する。

3.公司制造设备提供保修期一年、终身服务。販売人は機械に1つの年の保証およびすべての生命サービスを提供する

4.设备在保修期内、由供方质量造成的故障、本公司将无偿的给予修理和更换、其他原因收取成本费、两年内收取备品备件成本费。被保証人の間に、販売人の質、販売人によって引き起こされる悩みが供給はanceおよび変更を自由に維持する。他の理由によりによって引き起こされたら、バイヤーは材料の要された料金を支払うべきである。2年では、販売人は予備品の費用を得ることができる
